簡要說明
ZX1376X是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，25A時輸出電壓高達11V，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活；內建比較器，方便組建到電感器檢測的自動化生產線。ZX1376型號僅含0～25A直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。

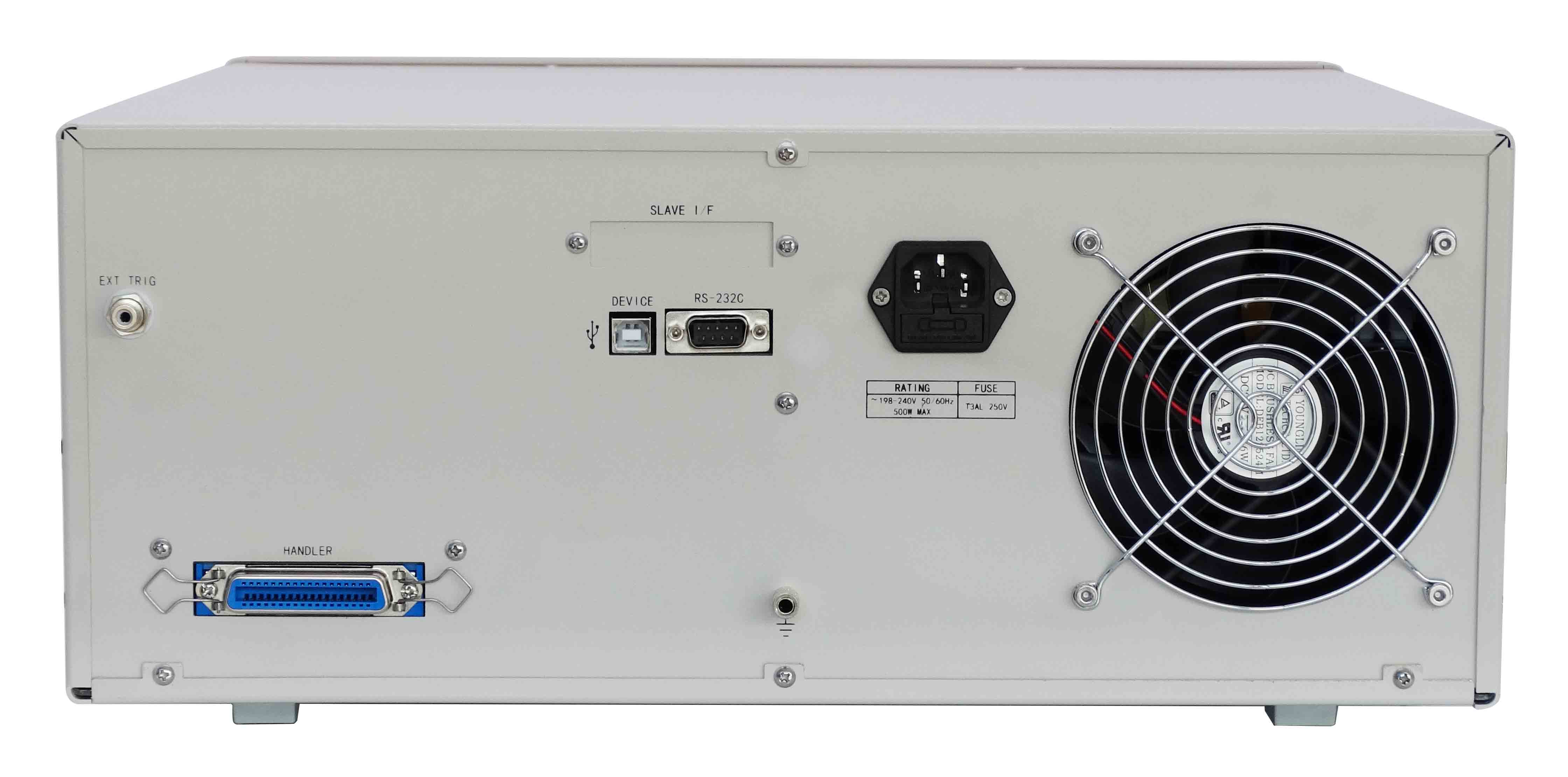

多種接口
● USB DEVICE接口無需安裝軟件即可上次數據到電腦
● 可通過RS232C接口用SCPI指令受控于外部LCR表
● 10檔比較分選Handler接口
● 提供單臺0-25A恒流輸出
● 0.25mA精細的電流步進
● 0Hz-2MHz頻率響應
● 單一電流、步進掃描兩種電流輸出方式
● 圖形化操作,中英文界面
| 型號 | ZX1376 | ZX1376X | |
| 顯示 | 7" LCD | 7" LCD | |
| 操作 | 實體按鍵+腳控開關 | 實體按鍵+腳控開關 | |
| 支持測量頻率 | 0Hz-2MHz | ||
| 電流范圍 | 0-25A | 0-25A | |
| 電流 | 量程 | 0mA-1.000A, 1.000A-5.000A, 5.0A-25A | |
| 步進 | 0.25mA, 1.25mA, 6.25mA | ||
| 掃描調整時間 | 4ms-3600s | 10ms-3600s | |
| ***大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓!!!） | ||
| ***大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） | ||
| ***大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） | ||
| 量程方式 | 自動 | ||
| 啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 | ||
| 連續加載***大電流時間 | 保守2-3h，不間斷輸出 | ||
| 功能 | 儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 | ||
| 接口 | SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB（選件） | ||
| 電源要求 | 電壓：100～120 Vac或198～242 Vac | ||
| 頻率：46～64 Hz，功率大于50 VA | |||
| 溫度濕度 | 0℃～40℃，相對濕度≤75% | ||
| 體積(WxHxD) | 430mmx178mmx465mm | ||
| 重量（凈重） | 19Kg | ||
| 技術參數 | ||
| 型號 | ZX1376X電橋功能參數 | |
| 測試頻率 | 50Hz～200kHz， | |
| 1.2萬多個頻率點 | ||
| 測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、 | |
| |Z|、|Y|、P | ||
| 測試電平 | 10mV-2Vrms | |
| 基本準確度 | 0.05% 精度表為準 | |
| 測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 | |
| (1kHz以上頻率) | ||
| 顯 | |Z|，Ｒ,Ｘ | 0.01 mΩ ～ 99.9999MΩ |
| 示 | |Y|，G，B | 0.00001μS～99.9999S |
| 范 | C | 0.00001pF～9.99999F |
| 圍 | D | 0.00001～9.99999 |
| DCR | 0.01mΩ～99.9999MΩ | |
| L | 0.00001μH～99999.9H | |
| Q | 0.01～99999.9 | |
| θ(RAD) | -3.14159～3.14159 | |
| θ(DEG) | -179.999 °～179.999° | |
| Δ% | -99.999%～99.999% | |
| 信號源輸出抗 | 30Ω、100Ω、10/CC | |
| 量程方式 | 自動、保持 | |
| 觸發方式 | 內部、手動、自動、外部、總線 | |
| 校準功能 | 開路/短路,全頻清零、點頻清零 | |
| 等效電路 | 串聯、并聯 | |
| 比較器 | 三檔分選，BIN0～BIN2 | |
| PASS、HI、LOW(PASS/FAIL LED顯示) | ||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
● ZX1376 ***大25A, 直流偏置電流源
● ZX1376X ***大25A, 電橋偏流一體機
