直流偏置電流源

ZX1378 系列直流偏置電流源

產品簡介： ZX1378M直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。***多可以疊加8臺ZX1378S，輸出電流達225A，同時輸出電壓高達11V。ZX1378MX是內建高頻LCR數字電. . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

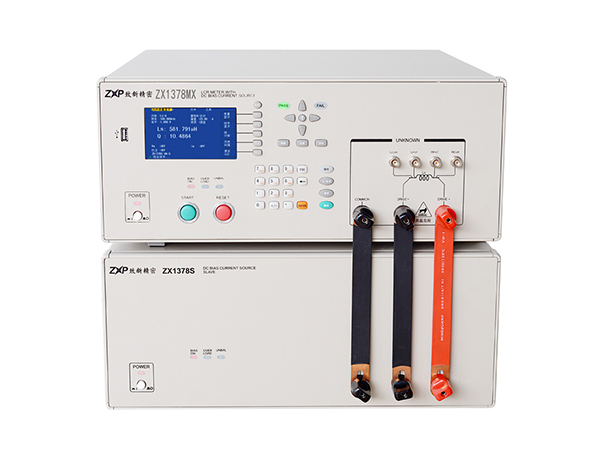

　　ZX1378M直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。***多可以疊加8臺ZX1378S，輸出電流達225A，同時輸出電壓高達11V。ZX1378MX是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，也可以與ZX1378S聯機擴展電流。

　　ZX1378S是單臺0～25A直流偏置電流源，S代表從機，需要與ZX1378M或ZX1378MX聯機才能使用。

性能特點 / PERFORMANCE

　　●提供單臺0-25A恒流輸出

　　●***多支持8臺從機，***大225A恒流輸出

　　●過載報警指示并切斷輸出

　　●0.25mA精細的電流步進

　　●0Hz-2MHz頻率響應

　　●單一電流、步進掃描兩種電流輸出方式

　　●圖形化操作,中英文界面

　　●可通過RS232C接口用SCPI指令受控于外部LCR表

技術參數 / PARAMETER

技術參數
型號		ZX1378M	ZX1378MX	ZX1378S
顯示		4.3" LCD	4.3" LCD	LED指示燈
操作		實體按鍵+腳控開關	實體按鍵+腳控開關	受控于主機
支持測量頻率		0Hz-2MHz
電流范圍		0-25A	0-25A	單臺25A,可疊加8臺，共225A
電流	量程	0mA-1.000A	1.000A-5.000A	5.0A-225A
	步進	0.25mA	1.25mA	6.25mA*N(聯機臺數)
	掃描調整時間	4ms-3600s	10ms-3600s	20ms-3600s
***大輸出電壓		11V（所有電流情況下均可輸出11V電壓!!!）
***大允許直流電阻		Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明）
***大允許電感量		Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明）
量程方式		自動
啟動及停止控制方式		START/STOP實體按鍵、4種腳控、總線
連續加載***大電流時間		保守2-3h，不間斷輸出
功能		儀器故障自檢；99組自定義文件管理；中英雙語；SCPI指令集
接口		RS232、SlaverLink		SlaverLink
體積(WxHxD)		430mmx178mmx465mm
重量（凈重）		19kg

型號		ZX1378X150A電橋功能參數
測試頻率		50Hz～200kHz，1.2萬多個頻率點
測試參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P
測試電平		10mV-2Vrms
基本準確度		0.05% 精度表為準
測試速度		快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率)
顯示范圍	\|Z\|，R, X	0.01 mΩ ～ 99.9999MΩ
	\|Y\|，G，B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	DCR	0.01mΩ～99.9999MΩ
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-99.999%～99.999%
信號源輸出阻抗		30Ω、100Ω、10/CC
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路,全頻清零、點頻清零
等效電路		串聯、并聯
比較器		三檔分選，BIN0～BIN2
比較器		PASS、HI、LOW(PASS/FAIL LED顯示)
