ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。

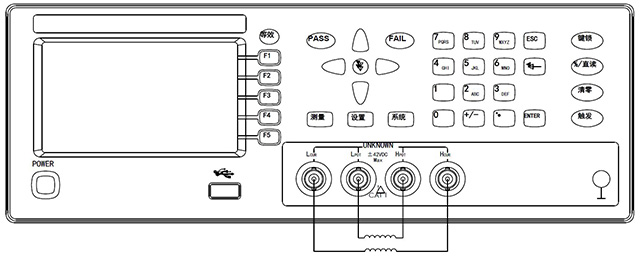

　　1.測試端接法(如下圖)：

　　測試原理：通常一個電感，是無法測試極性的，必須通過與標準電感的比較，才能判斷極性；

　　如下圖所示，兩個電感一個是測試電感，一個是標準電感。

　　儀器一共四個測試端，從左到右依次為：Lcur,Lpot,Hpot,Hcur

　　Lpot–Hpot中間兩個測試端：連接標準電感

　　Lcur-Hcur外面兩個測試端：連接測試電感（被測電感）

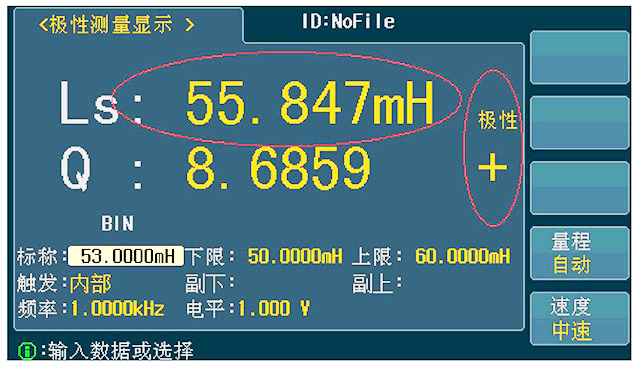

　　2.極性測量界面

　　在極性測量界面，可設定：標稱值，Ls下限值，Ls上限值，Q下限值，Q上限值，

　　頻率，電平；如不連接自動化測試設備，量程請調節為：自動。

　　速度：快速，中速，慢速，超快

　　極性為：+或者-兩種情況！

　　特別注意：儀器面板PASS（合格）、FAIL（不合格）指示燈，僅僅是Ls_Q合格不合格的指示，與極性無關。
